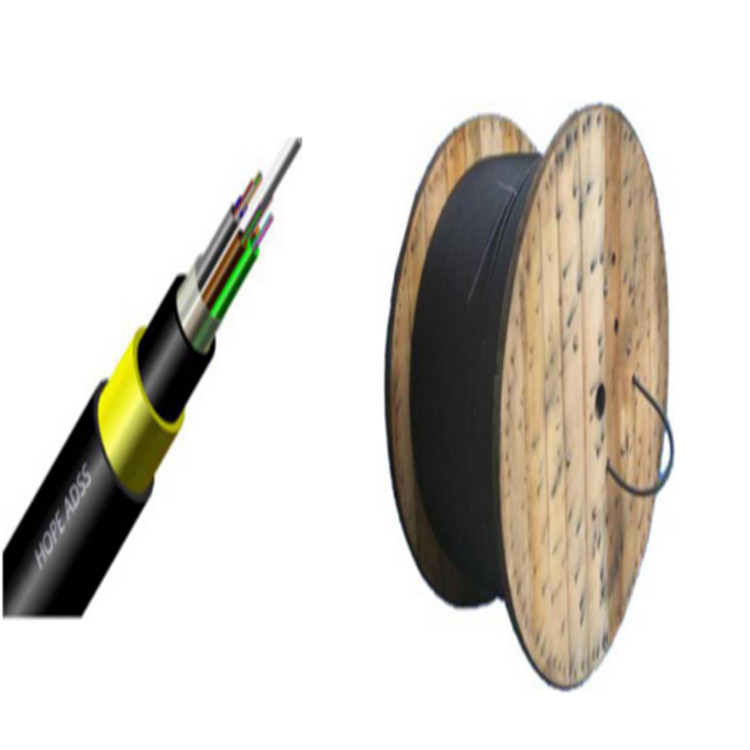

全介质自承式光缆ADSS光缆
ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料，自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术:因为是自承式，所以其机械强度举足轻重;使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响;由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术:光缆机械设计、悬挂点的确定和配套工具的选择与安装
注：本型号光缆分8芯、12芯、24芯、36芯、48芯、72芯、96芯、144芯等，因光缆生产定单太多，有需要采购的朋友们定货前要先联系本公司销售人员，以确定光缆型号和生产周期及发货时间。
一、护套种类
ADSS光缆在不同的电力路线采用不同的护套，最常见的ADSS护套有两种:PE护套和AT护套。
PE护套:普通的聚乙烯护套。用于110KV以下电力线路。
AT护套:抗电痕护套。用于110KV以上电力线路。
二、代表结构
国内外主要流行两种ADSS光缆。
（一）中心管式结构
光纤以一定的余长置于填充阻水油膏的PBT(或其他合适材料)管中，根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE(≤12KV电场强度)或AT(≤20KV电场强度)护套。
中心管结构易于获得小直径，冰风负载较小;重量也相对较轻，但光纤余长有限制。

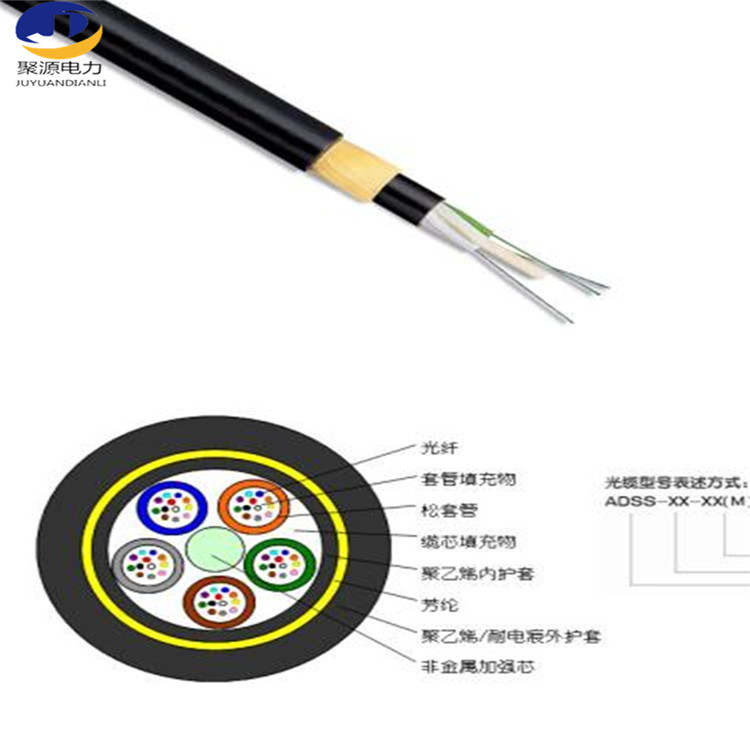

（二）层绞式结构
光纤松套管以一定的节距绕制在中心加强件(一般为FRP)上后挤制内护套(在小张力和小跨距时可省略)，然后根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE或AT护套。缆芯可填充油膏，但当ADSS工作在较大跨距并带有较大弧垂的状况下，由于油膏的阻力较小，缆芯易"滑动"，松套管节距易发生变化。用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服，但有一定的工艺难度。
层绞结构易获得安全的光纤余长，虽然直径和重量相对稍大，在中大跨距应用时较有优势。
订货须知：
1、需提供使用场景
2、需提供设计需求芯数、型号、档距、护套材质要求等。
3、需提供光缆需求类型，中心管式结构、层绞式结构
4、如定做，则需提供其他已知的详细技术参数或设计图纸
