用途：用于安放光缆接续时的富余光缆，一般设一个接头盒，都配一个余缆架。

塔用：余缆架一个，小夹板2套；

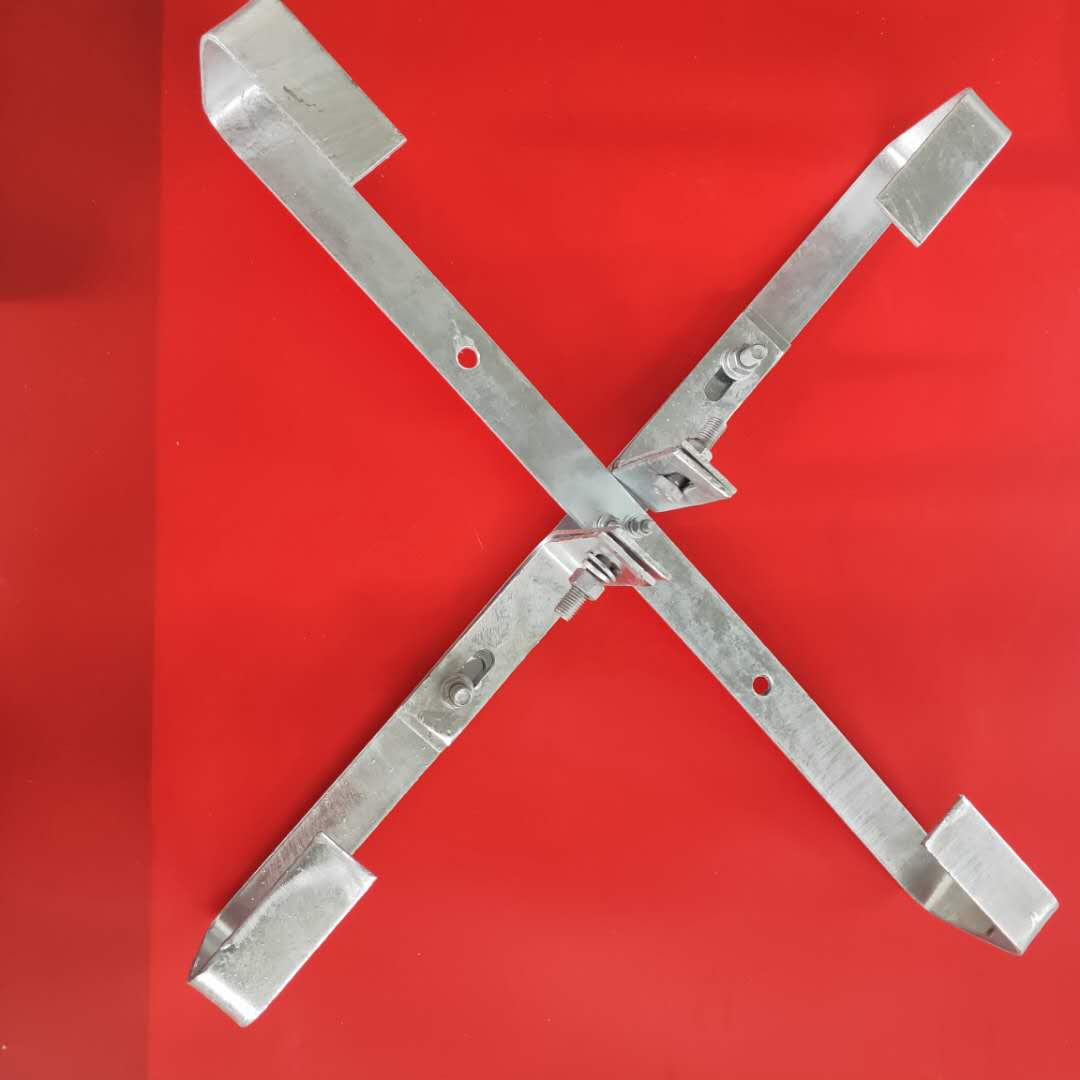

光缆余缆架包括两根十字相交的金属条，在每根金属条的两个末端分别向上三次直角折弯后，形成一边具有缺口的方形框，

其特征在于：在所述光缆余缆架外设置封闭的盘体，光缆余缆架固定在盘体内，盘体上设置盘盖，

所述盘体侧面预留四个方孔，

方孔用于ＯＰＧＷ光缆引入余缆盘内，

第二方孔用于ＯＰＧＷ光缆和进站引入普通光缆引至接头盒，

第三方孔用于进站引入普通光缆引下入电缆沟，

第四方孔用于光缆余缆盘的排水；在盘体的下方焊接专用接地端子。
