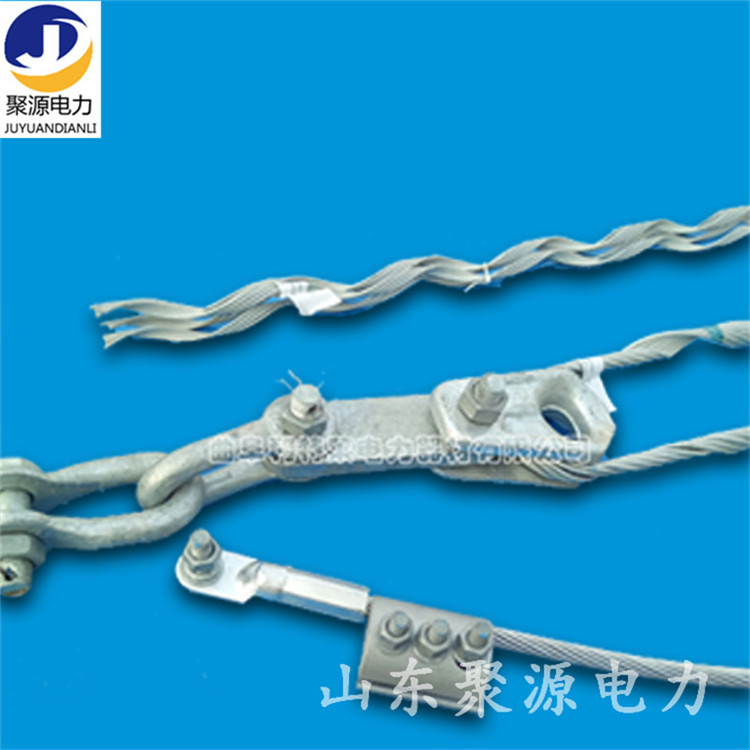

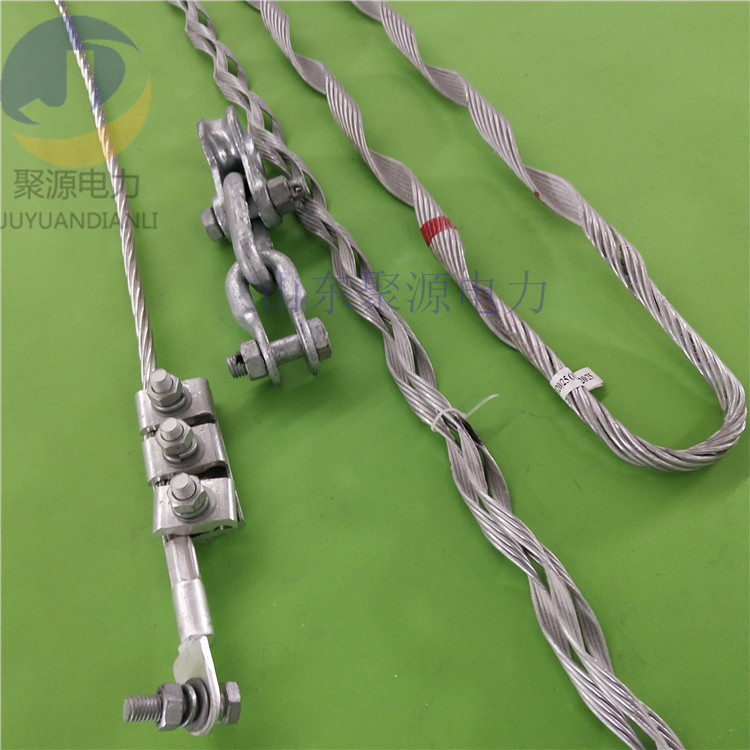

组成：内外层预绞式、U型挂环、延长环、TC嵌环、接地线等。
内层预绞丝--内层预绞丝根椐不同缆径由不同根数的铝包钢线在加工时制成螺旋形的四束，其铝层与OPGW光缆外层材料，具有很好的相融性，并在内侧敷一层微粒金刚砂，以在增加磨擦力，螺旋形内层预绞丝。两端弯向外侧，以免挤压光缆。线条的中心及对称两端涂有彩色标记，便于识别及快速安装。
嵌环--耐线预绞丝的拉力环夹嵌在它的糟内，保持可靠的电气接触，同时连接延长杆。
延长环：连接心形连接头及U形环。在受力程中起力的传递作用，同时也起增满足光缆的自然弯曲半径的作用。
延长环--电力线路中的标准件，与杆塔的紧固件连接。提供的接地跳线组件必须包含一根专用接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同杆塔连接的接地夹具
U形挂环--热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
特点：
1.应力分布均匀，无应力集中点，能很好的保护光缆。
2.在不超过OPGW光缆侧压强度的前提下，对光缆有较大的握力，能承受较大的张力。
3.对OPGW光缆的握力不低于光缆极限抗压强度的（UTS）的95％完全适合光缆架设的需要。
4.强度高，OPGW光缆耐张对光缆的握力可达到光缆计算拉断力（CUTS）95％以上。
5.线夹对光缆应力分布均匀，不损伤导线，提高了光缆的抗震能力，大大延长了导线的适用寿命。
6.耐腐蚀性好，材质与导线完美一致，从而保证较强的耐腐蚀特性.。
7.安装简单，线夹可快捷、简单的手工在现场安装，无需任何专用工具，由一人即可完成操作。
8.安装质量易于保证，线夹的安装质量易于保证，一致性强，不需要专门训练，肉眼即可进行检验，外观简洁美观。
选型须知：
1.根据OPGW光缆的极限抗拉强度、运行档距和外径来选择合适型号的耐张线夹。
2.该线夹标准配置按照OPGW最外层绞向为右旋。如OPGW最外层绞向为左旋时，应在订货合同中加以注明。
3.数量配置为：1套/终端杆塔；2套/转角杆塔、OPGW光缆接续杆塔。
4.本线夹在承受了全张力后，建议一次性使用。
配置：终端杆塔：1套/杆塔、耐张杆塔：2套/杆塔、转角大于25°：2套/杆塔、仰角大于25°2套/杆塔、接续杆塔：2套/杆塔。
